SOLIDWORKS 2023 3D CAD機械設計十大新增功能

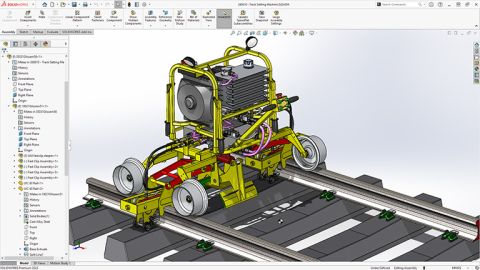

1、裝配體
?在已解析模式下加載零部件時，通過有選擇地使用輕量化的技術自動優化已解析模式。
?利用更快地保存大型裝配體的功能，提高工作效率。
?通過將裝配體零部件導出為單獨的 STEP 文件，加快下游流程。
優點：通過更智能的自動化裝配體管理，提高大型裝配體的處理速度。
2、裝配體工作流程
?通過自動將丟失的配合參考替換為替代配合參考（包括 面、邊線、平面、軸和點），確保設計完整性。
?利用新的終止條件（包括“成形到下一面”、“成形到頂點”等），加快裝配體特征的的創建。
?利用壓縮不需要的磁力配合和連接點的功能，在設計裝配體時節省更多時間。
優點:利用簡化的裝配體工作流程，加快裝配體設計。
3、零件和特征
? 通過利用方程式控制平移和旋轉值，加快幾何體的復制。
?通過參考 3D 草圖、2D 草圖尺寸和鏡向中的坐標系，加快零件建模。
?利用使用單線字體（也稱為 Stick 字體）的草圖，創建包覆特征。
優點：利用多體建模改進和更廣泛地使用坐標系，更快地創建零件幾何圖形。

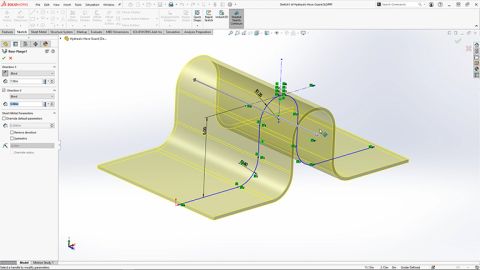

4、鈑金
? 通過利用基體法蘭或放樣折彎特征應用對稱厚度，更輕松地均衡折彎半徑值。
?在注解和切割清單中包括鈑金規格值。
?超過鈑金邊界框大小限制時，接收自動傳感器警報。
優點：加快鈑金設計，同時改善與制造部門的交流

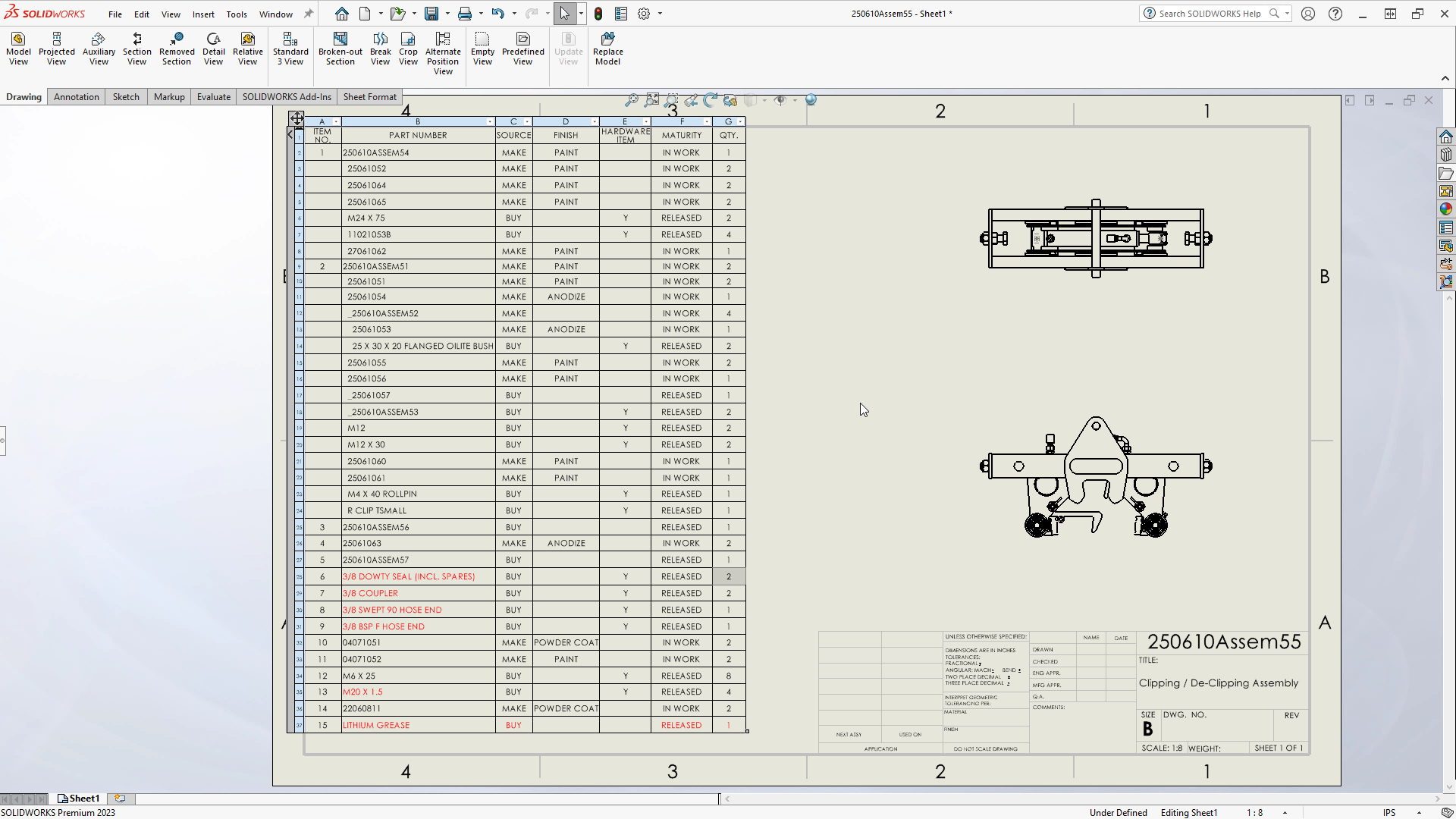

5、工程圖和出詳圖
? 使用“啟用/禁用”選項將形位公差限制為特定標準，從而確保標準化。
?利用值在被覆蓋時將變?yōu)樗{(lán)色的功能，在 BOM 表中更輕松地識別覆蓋值。
?利用消除隱藏線 (HLR) 和隱藏線可見 (HLV) 模式，在工程圖中顯示透明模型。
優點:創建會更準確地展示設計的工程圖，并通過將形位公差限制為特定標準來確保標準化。

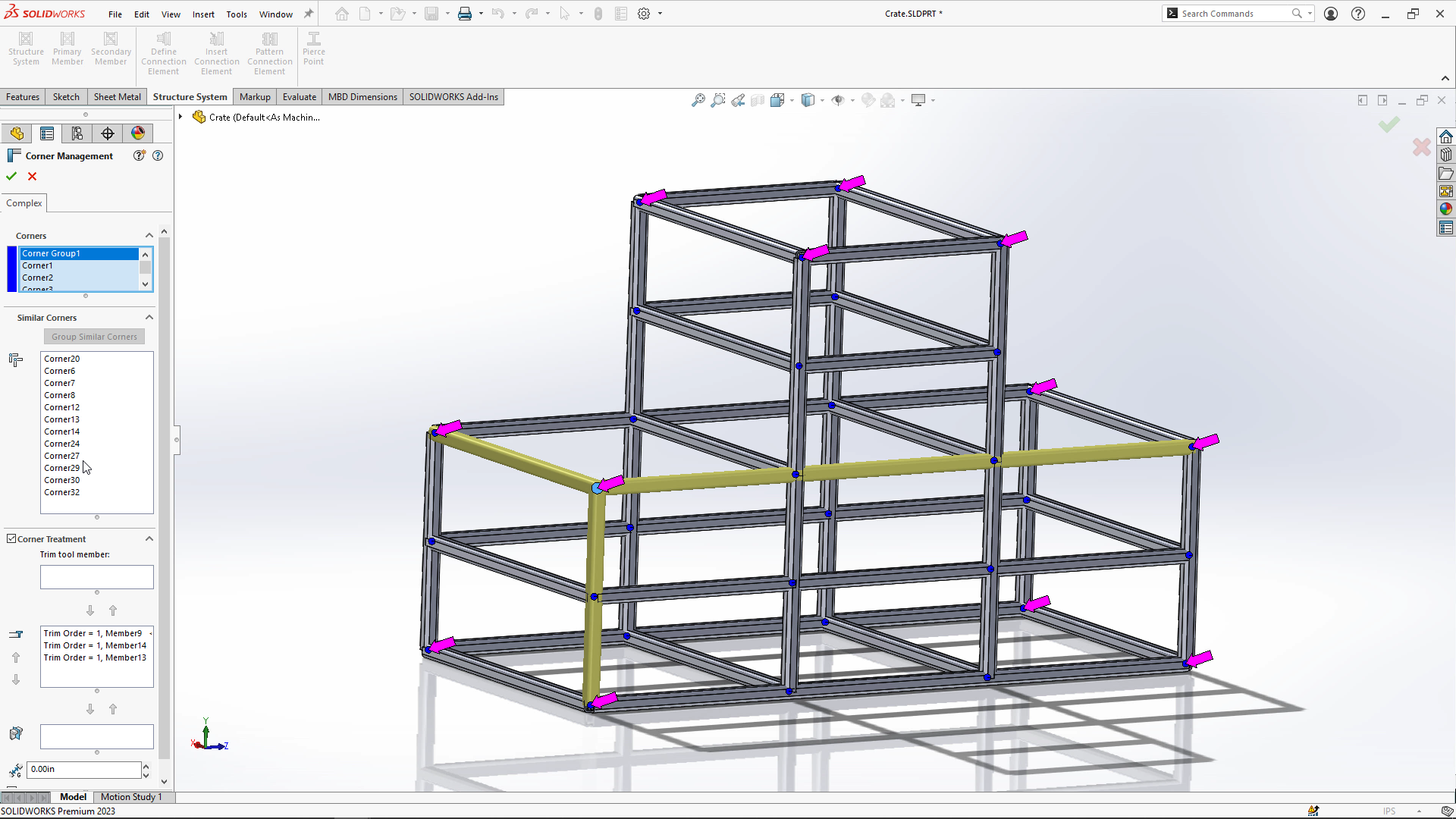

6、結構設計
? 將類似的邊角分組并應用修剪，然后使用新的陣列特征自動應用連接板。
?選擇一組大小和類型相同的焊件構件，并針對特定配置更改其大小。
?從 FeatureManager? 設計樹或邊角管理RopertyManager 縮放到所選邊角
優點：利用簡化的用戶體驗，輕松地構建和修改較為復雜的結構。

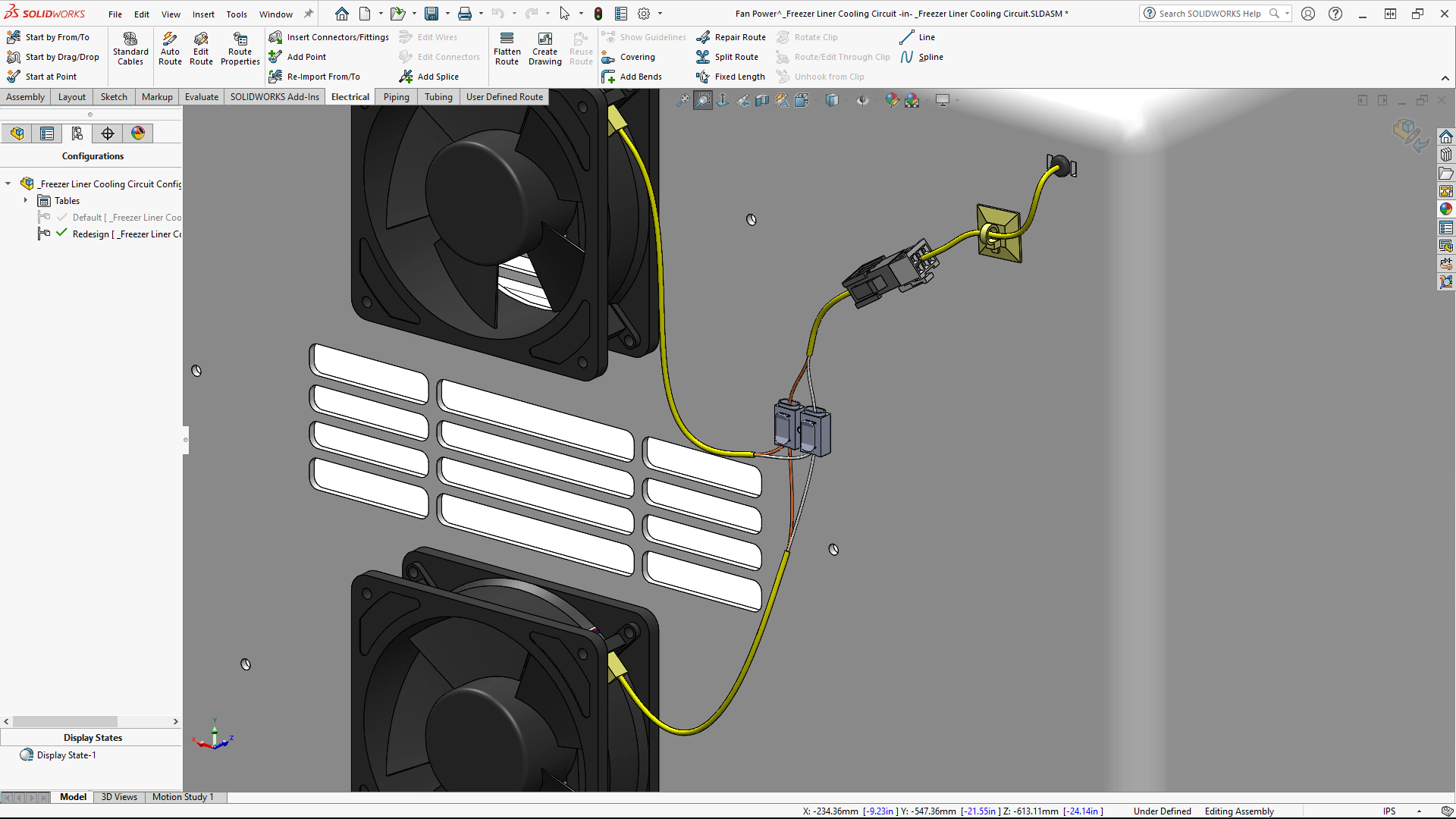

7、電力布線
? 創建含多個電路的接頭，將電線或電纜芯連接到其中。
?通過查看線束段的圖形橫截面，清晰地可視化線束段。
?通過將接頭重新定向為與所選平面平行，改進電力布線設計
優點:使用新的選項來平展、重新定向和顯示電線和接頭，以處理較為復雜的電力布線場景。
8、電氣設計
? 在任何電氣項目工程圖中包括 BOM 和電線清單等報告表。
?在可以動態地插入原理圖的標簽中，顯示有關零部件的連接信息。
?利用 MS? Excel 電子表格中的電氣數據，自動創建更好的原理圖
優點:在減少錯誤的同時，更快地創建提供更多信息的電氣文檔
9、基于模型的定義 (MBD)*
? 在 3D PDF 文件中查看零部件尺寸，包括特征尺寸、參考尺寸和 DimXpert? 注解。
? 利用擴展的特征識別，更快地為楔形特征出詳圖。
優點:利用查看裝配體中的所有尺寸的功能，以 3D 方式更清晰地交流您的設計

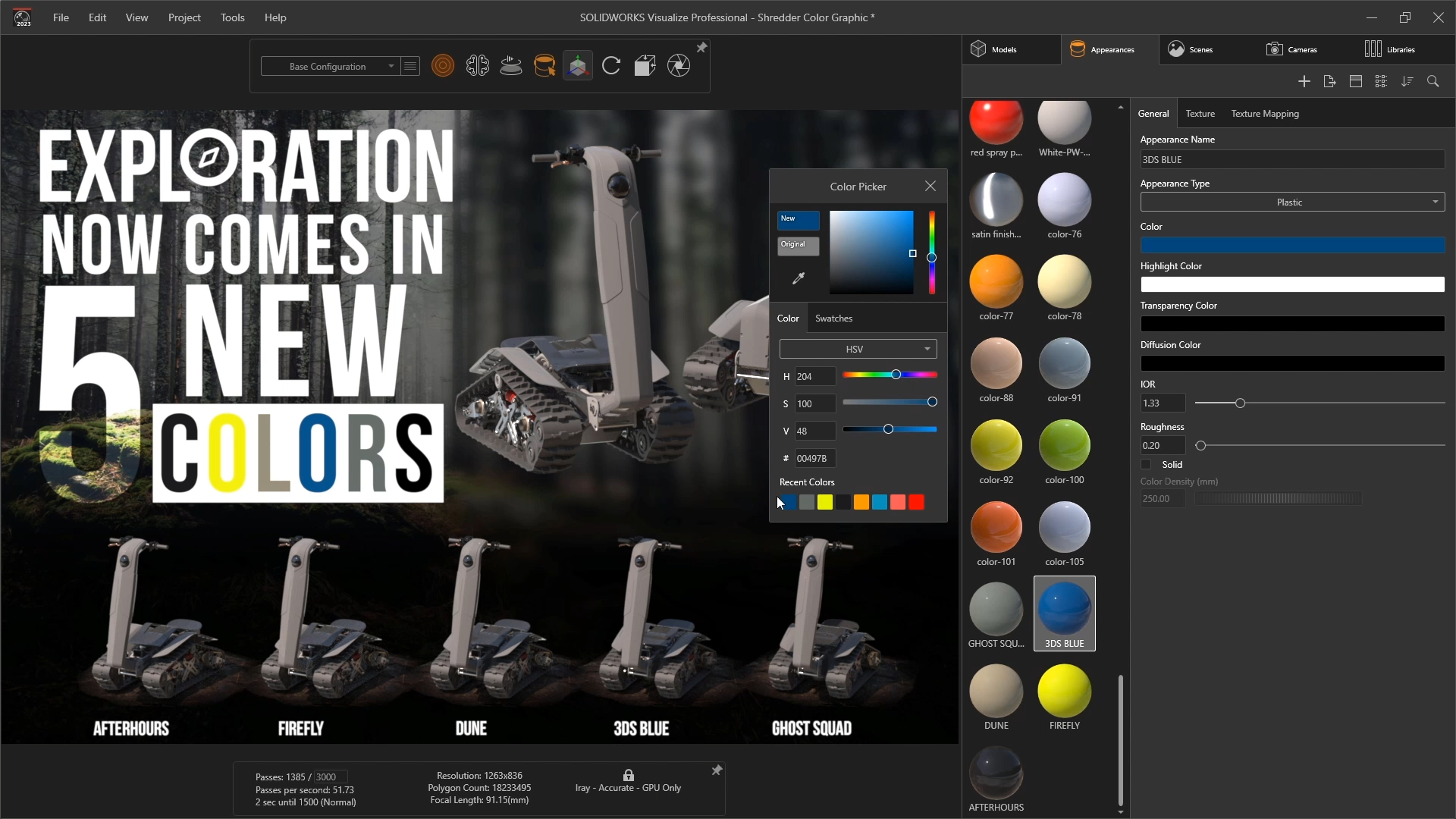

10、SOLIDWORKS Visualize*
? 利用 Stellar Physically Correct 渲染器生成逼真的渲染，并利用深度學習人工智能降噪器，獲得最佳渲染性能。
?利用拾色器和顏色樣本調色板，采用更多方式定義顏色。
?在預覽渲染模式中，查看基于物理的渲染 (PBR) 材料等的顯示改進。
優點：在預覽渲染模式中體驗更好的現實生活渲染，以及改進的渲染性能和更輕松的顏色定義方法 。
