一、詳解Abaqus多工況分析
在工程中，多工況的情況是普遍存在的情況，而單工況孤立存在是十分理想狀態下的假設。例如我們?cè)谶M(jìn)行強度分析時，都是假設其本身是不存在應力的，然后基于這種無初始應力下的計算，使得我們不得不放大安全系數來排除初始應力的干擾。
隨著仿真技術的不斷發展，我們發現主要要解決兩類問題，第一類問題是要實現仿真工具對仿真類型的全覆蓋，第二類是實現不同仿真類型中數據的傳遞。以上面的例子為例，我們需要分別具備金屬拉拔成型、焊接加工、機加工等學科的仿真能力，然后再具備將前面的結果作為后面結果輸入的能力。
受限于仿真尺度和仿真學科的影響，不可能有這么一種軟件可以覆蓋所有的分析類型，一般來說，大型通用有限元軟件可以解決大部分結構仿真問題，本篇中的Abaqus軟件就是一款應用較廣的大型通用有限元軟件。我們結合Abaqus，再來探討一個多工況問題——平板成管問題。

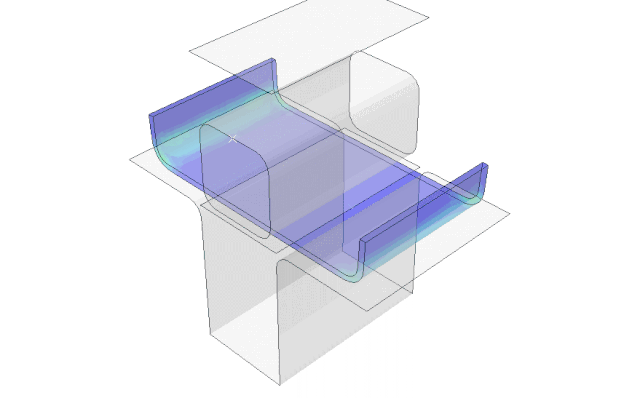

第一步：一次折彎
第二步：一次回彈
第三步：二次折彎
第四步：焊接
在這個分析中，有兩大類工況，一個是金屬折彎成型，一個是焊接。前者是一個動力學問題，后者是一個熱力耦合問題。細觀前者，好像也沒那么簡單，第二次折彎的模具和第一次不一樣，而且第二次折彎是依據第一次折彎的結果來進行的。所以在金屬成型的過程中又衍生出來三個過程：第一次折彎，回彈，第二次折彎。這種過程在實際加工中是很常見，但是對于有限元分析來說，我們更喜歡的時候單工況的模擬，或者是單工況的連續模擬，對于這種多工況的問題，解決起來沒那么容易了。
二、Abaqus多工況分析先天優勢
Abaqus在解決這類問題，有著先天的優勢。Abaqus有兩個求解器，abaqus/standard和abaqus/explicit，abaqus/standard作為基于隱式算法的通用求解器，包含多種分類類型，如靜力學、動力學、耦合分析等，可以解決大部分問題。abaqus/explicit作為顯式動力學求解器，可以解決沖擊問題和準靜力學問題。兩個求解器雖然無法直接耦合，但是可以借助odb結果文件進行耦合，完善了求解流程。
以上面的為例，我們的想法是這樣的：
● 第一步：確定每一個步驟的分析類型。對于金屬成型的過程，一般以顯式動力學的準靜態分析為佳。對于回彈分析，以靜力通用分析為佳。對于焊接焊接分析，選擇熱力耦合分析步。
● 第二步：確定每個分析步的模具和工況。
● 第三步：確定不同分析步之間的數據傳遞方式?？梢猿浞掷弥貑?dòng)的方法來，具體的思路和方法如下：
1）定義重啟動
*RESTART , WRITE, FREQUENCY=n, OVERLAY
2）定義結果的導入
將模型從Abaqus/Explicit導入到Abaqus/Standard：
*IMPORT, STEP=step number, INTERVAL=interval number
將模型從Abaqus/Standard導入到Abaqus/Explicit
*IMPORT, STEP=step number, INC=increment number
3）材料狀態和參考構型
● 默認情況下，在導入分析中，材料狀態被導入 （*IMPORT選項中STATE=YES）。
● 如果需要不重新設置參考構型而繼續分析，在*IMPORT選項中設置UPDATE=NO：
*IMPORT, UPDATE=NO
在某些情況下，需要獲得回彈位移和回彈分析開始時相對于幾何體的應變 (在回彈分析步開始時設置為零)。在*IMPORT選項中設置UPDATE=YES：
*IMPORT, UPDATE=YES
因?yàn)閰⒖紭?gòu)型不一致，所以如果需要進行附加成型過程的分析，不應該使用UPDATE=YES。
可見，Abaqus在解決該類多工況分析時提供了豐富的方法。同時Abaqus也支持和多種的分析類型。
