SOLIDWORKS有限元分析
SOLIDWORKS是一款廣泛使用的三維計算機輔助設計軟件，同時它還具有強大的有限元分析功能。有限元分析是一種工程分析方法，它將復雜的實體分解成許多小的有限元素，以便對其進行數學建模和分析。SOLIDWORKS的有限元分析功能可以幫助工程師預測和評估產品的結構和性能，包括應力、變形、振動、疲勞等方面。通過使用SOLIDWORKS進行有限元分析，工程師可以更好地了解產品的結構和性能，并優化設計以滿足特定的要求。
一、SOLIDWORKS有限元分析的基本原理
有限元分析是一種采用數值方法對結構進行分析的技術，它的基本原理是將結構分解成許多小的有限元素，然后對每個有限元素進行數學建模和分析。在SOLIDWORKS中，用戶可以通過選擇有限元素節點數來創建有限元模型，然后設置邊界條件和加載條件，進行分析和求解。
在有限元分析中，有限元素的數量和質量對分析結果的精度和可靠性有很大的影響。因此，在創建有限元模型時，需要注意選擇合適的有限元素節點數，并進行網格劃分和質量控制，以確保分析結果的準確性和可靠性。
二、SOLIDWORKS有限元分析的應用
SOLIDWORKS的有限元分析功能廣泛應用于產品設計和工程分析領域。以下是幾個常見的應用場景：
1. 結構分析：通過有限元分析，可以預測和評估產品的結構和性能，包括應力、變形、振動、疲勞等方面。通過對結構進行分析和優化，可以提高產品的可靠性和耐久性。
2. 流體分析：SOLIDWORKS還提供了流體分析功能，可以幫助用戶預測和評估液體和氣體的流動行為。通過對流體進行分析和優化，可以提高產品的流體動力學性能。
3. 熱分析：SOLIDWORKS還提供了熱分析功能，可以幫助用戶預測和評估產品的熱性能。通過對熱進行分析和優化，可以提高產品的熱穩定性和散熱性能。
4. 優化設計：通過使用SOLIDWORKS進行有限元分析，可以幫助用戶優化產品設計，以滿足特定的要求。例如，可以通過改變產品的材料、厚度、形狀等參數來優化產品的性能和成本。
三、使用SOLIDWORKS進行有限元分析的步驟
使用SOLIDWORKS進行有限元分析，需要按照以下步驟進行：
1. 選擇分析類型：打開要進行分析的三維模型，然后選擇要做的分析類型。
2. 設置邊界條件和加載條件：根據產品的實際情況，設置邊界條件和加載條件，例如支撐條件、約束條件、載荷條件等。

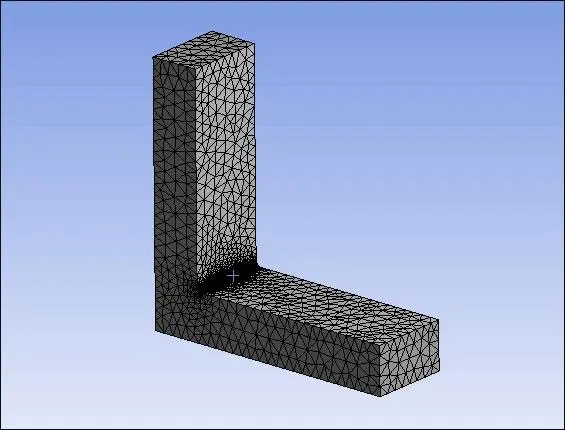

3. 進行網格劃分和質量控制：對有限元模型進行網格劃分和質量控制，以確保分析結果的準確性和可靠性。

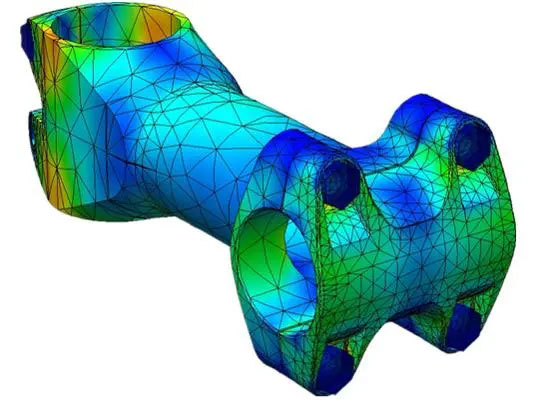

4. 進行有限元分析：使用SOLIDWORKS進行有限元分析，得到產品的應力、變形、振動、疲勞等方面的分析結果。
5. 進行結果分析和優化：根據分析結果，進行結果分析和優化，以提高產品的性能和成本效益。
四、總結
SOLIDWORKS的有限元分析功能是一種強大的工程分析方法，可以幫助工程師預測和評估產品的結構和性能，優化產品設計，提高產品的可靠性和成本效益。使用SOLIDWORKS進行有限元分析，需要注意選擇合適的有限元素節點數，進行網格劃分和質量控制，以確保分析結果的準確性和可靠性。
