SOLIDWORKS圓周陣列怎么用？方法1
SOLIDWORKS圓周陣列繪制方式很多，下面微辰三維就為大家介紹兩種簡單的SOLIDWORKS圓周陣列怎么用的方法，看好：
SOLIDWORKS圓周陣列方式1
以下圖模型為例
將下標注的特征在內部圓周進行陣列，這時候應該怎么做？
點選線性陣列的下拉菜單，點選“圓周陣列”
在左側屬性欄中會提示您需要選擇一個方向：點擊“隱藏”里面的“觀閱臨時軸”，觀察模型，可以發現模型中的圓軸已經顯示出來

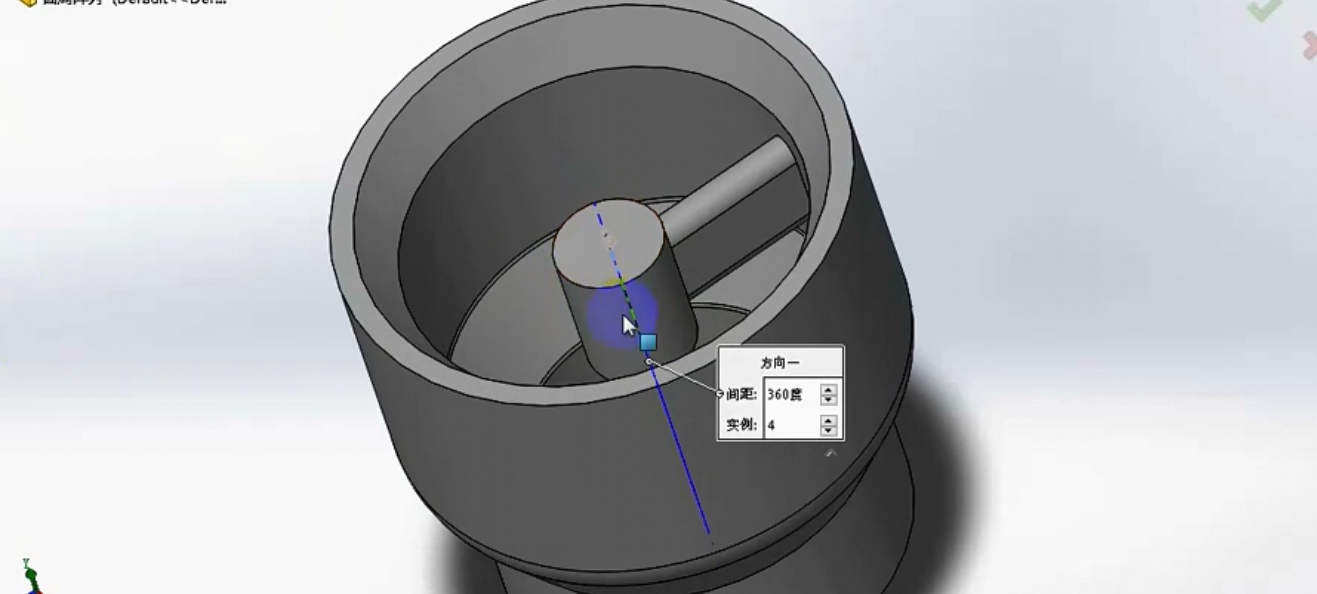

點擊“基準軸”，再去點選特征，接著把未選擇的幾個面也給選擇中
同時，可以發現，已經出現了預覽
在左側屬性欄可以看到“等間距”已經被選擇，將設置的范圍360度分為相等的90度進行陣列
除了選擇“基準軸”，還可以使用別的方式：
點選下圖所示的“面”，此時“面”的選擇和“基準軸”的意思是一樣的
通過預覽可以知道，此時點擊“確定”，呈現出來一下的狀態：
如果此時希望幾個實例彼此之間有一個的距離，而不是像此刻的360度等距劃分，那又應該怎么操作呢？
編輯特征，點選左邊屬性欄的“實例間距”
將下方的角度設置為30度，則預覽實例特征的距離呈現為如下狀態：

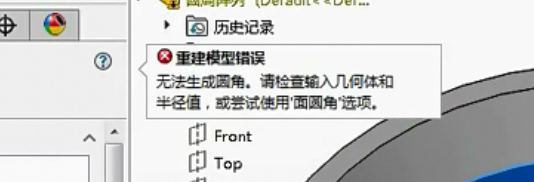

點擊“確定”，提示“無法生成圓角”，因?yàn)榻嵌冗^小，彼此之間會有重復，所以無法生成
更改度數到合適的度數，軟件可以自動識別出來，就沒有問題了！
SOLIDWORKS圓周陣列方式2，請移步<<<<<<<<（發的時候做一下超鏈接）
