插入零件時SOLIDWORKS零件旋轉怎么做？
SOLIDWORKS插入零件時的旋轉方法——【Tab鍵】。（Tab還有隱藏零件的功能）
插入零件時SOLIDWORKS零件旋轉方法
1.【裝配體】-【插入零件部】選擇綠色零件。（直接從文件夾拖入零件，是不能用Tab鍵進行旋轉的）
2.插入這個零件時（不先要點左鍵放置零件），發現零件方向不對（需要墊圈槽對著屏幕）。
2-1.按【Tab鍵】或圍繞Y軸旋轉零件。（如果Tab鍵默認的旋轉軸不是Y軸，就需要點擊一下Y）
3.再插入紅色零件，這個零件是躺平的也需要旋轉。
3-1.先圍繞Y軸旋轉，再圍繞Z軸旋轉。
4.添加：同軸心配合、重合配合。
5.插入黃色零件。
5-1.按【Tab鍵】或點Y軸都行。
6-1.添加：同軸心配合、重合配合。
7.插入青色零件。
7-1.如果按【Tab鍵】不是默認Y軸旋轉的話，就需要切換到Z軸。
8.添加配合。
9.插入【墊圈】，這個零件也需要旋轉。
9-1.【Tab鍵】或Y軸。
10.粉色零件也相同。

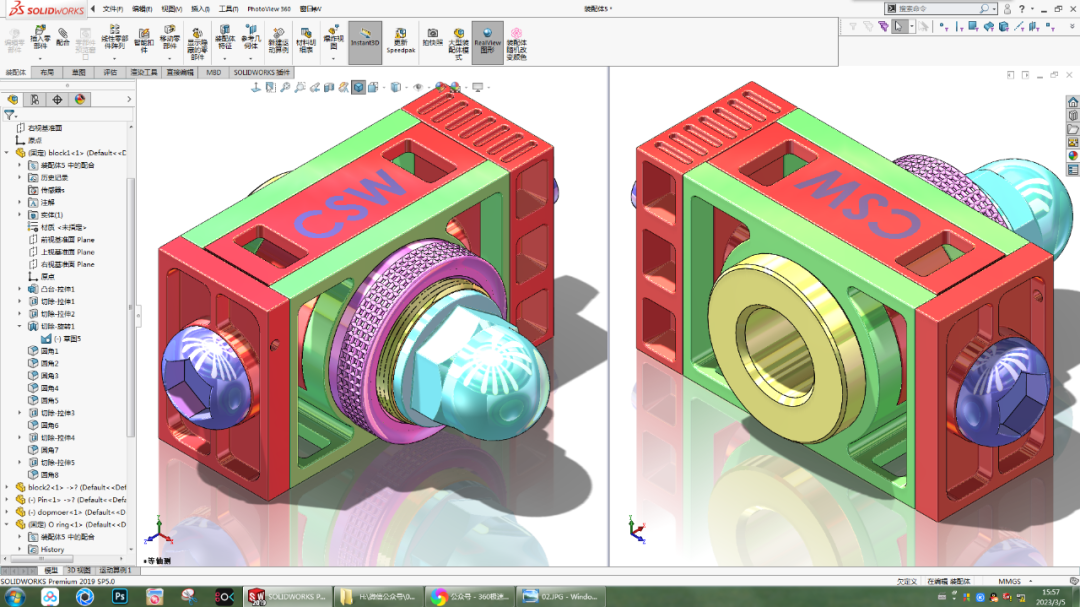

11.完成。
