SOLIDWORKS草圖繪制工具——草圖墨跡工具欄
SOLIDWORKS草圖墨跡工具欄
您可以使用觸控筆和觸控兼容、支持觸摸的設備來創建徒手的草圖筆劃并將它們轉換為草圖幾何圖形。 此工具欄可用于支持觸摸的設備。
顏色
更改線條的顏色或粗細。
繪制
激活用于創建草圖以在軟件內快速生成概念的觸控筆或手寫筆。 然后，您可以使用形狀識別工具跟蹤草圖并生成真實草圖實體，您可用其創建實體或曲面幾何圖形。
在此模式下，您可以使用油墨沖程在草圖平面上繪制您的想法。 筆劃不會影響您的模型，并且您可以進行壓縮。 您還可以返回選擇這些沖程，并在稍后使用上下文菜單將其轉化為草圖實體。
擦除器
僅刪除完整油墨沖程。 不可刪除部分沖程。 選擇擦除器，然后單擊任何沖程將其刪除。
不會刪除使用草圖工具創建的草圖實體。 例如，如果您啟用線條工具并嘗試使用擦除器工具，則無法擦除線條。
選擇
在使用筆或觸控筆觸摸屏幕時選擇并拖動項目。
強勁修改
當您使用墨跡筆劃作為筆勢來在草圖幾何圖形中剪裁、延伸、分割、等距及添加圓角和倒角時，將修改草圖幾何圖形。
自動形狀
將墨跡筆劃轉換為最接近的可識別形狀。 這些形狀包括直線、點、3 點圓弧、圓、邊角矩形、橢圓和多邊形。
自動草圖實體
將墨跡筆劃轉換為最接近的可識別草圖實體形狀。 軟件將分析您的沖程，并將您的觸控筆沖程自動轉化為 SOLIDWORKS 草圖實體。 您無需預先選擇要繪制的實體類型。
帶觸摸功能的墨跡
讓您可用手指在屏幕上繪制草圖。
標尺
創建直線。 當您在直邊線附近繪制筆劃時，它們將與標尺的邊線對齊。 您可以從草圖油墨彈出菜單訪問此工具。
延長器
創建成一定角度的直線。 沿延長器邊線繪制墨跡筆劃時，它僅將墨跡筆劃限制在該邊線上。 您可以從草圖油墨彈出菜單訪問此工具。
轉換到樣條曲線
將墨跡筆劃的直線和圓弧轉換為樣條曲線。
轉換為組合形狀
將墨跡筆劃近似為直線和圓弧。
轉換為槽口
當您繪制橢圓或槽口時將墨跡筆劃轉換為槽口草圖實體。 單擊快捷菜單上的轉換為橢圓以將形狀由槽口切換為橢圓。
轉換為橢圓
當您繪制橢圓或槽口時將墨跡筆劃轉換為橢圓草圖實體。 單擊快捷菜單上的轉換為槽口以將形狀由橢圓切換為槽口。
自動樣條曲線
僅允許您將筆劃解釋為樣條曲線。 禁止自動選擇筆劃作為混合形狀和樣條曲線。
更新至形狀
將墨跡筆劃更新為最接近的可識別形狀。
更新至實體
將墨跡筆劃更新為最接近的可識別草圖實體形狀。
編輯強勁修改
撤消上一強勁修改筆劃。
轉換為草圖倒角
將強勁修改筆畫線條轉換為倒角。
轉換為草圖圓角
將強勁修改筆畫圓弧轉換為圓角。 當您快速添加多個圓角時，軟件會同時將所有粉色筆劃轉換為圓角。 軟件將它們視為具有相同半徑的連續圓角，并創建與系列中第一個圓角的自動幾何關系。
轉換為草圖延伸
將強勁修改筆畫線條和圓弧最大延伸到最近的草圖實體。

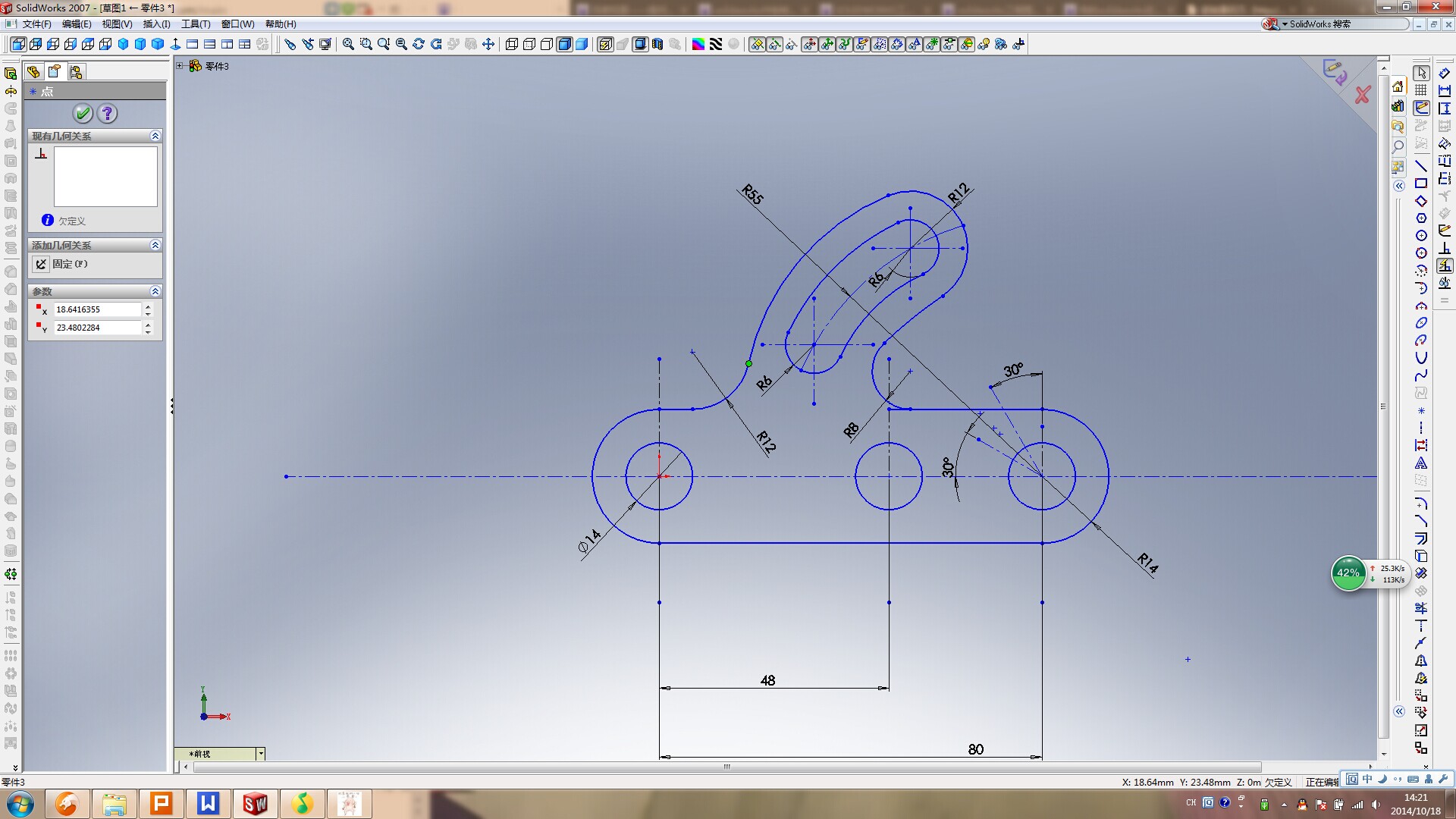

SOLIDWORKS尺寸標注
要為以前繪制的線標注尺寸，請選擇該線并將尺寸寫在圖形區域中。
注：您一次只能使用觸控筆、擦除器或選擇工具中的一種，因為它們是互斥模式。
