SOLIDWORKS 2024新功能之Electrical篇
SOLIDWORKS 2024 Electrical篇目錄概覽
? 對齊零部件
? 更改多個導軌和線槽的長度
? 過濾輔助和附件零件
? 2D 機柜中的自動零件序號
? 移除制造商零件數據
? 重置未定義的宏變量
? 使用范圍縮短列表
? SOLIDWORKS Electrical Schematic 增強功能
1、對齊零部件

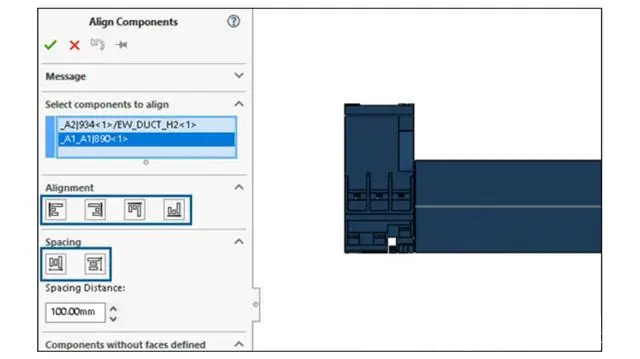

在設計 3D 機柜布局時使用對齊零部件時，可以在圖形區域中預覽更改。
這大大減少了在 3D 機柜布局中對齊 SOLIDWORKS 零部件所需的工作量。
對齊零部件 PropertyManager 簡化并改進了工作流程。
2、更改多個導軌和線槽的長度
您可以同時更改多個導軌和線槽的長度。在早期版本中，您只能更改單個導軌或線槽的長度。多重選擇導軌和線槽可以加速創建 3D 機柜的流程。
要更改多個導軌和線槽的長度：
在 SOLIDWORKS Electrical 3D 菜單中，單擊更改導軌或線槽長度。
轉至 PropertyManager 中的定義長度 > 選擇零部件下方，在圖形區域中選擇多個導軌和線槽。
3、過濾輔助和附件零件
在 SOLIDWORKS Electrical 中，您可以根據所做的選擇過濾制造商零件。您可以過濾：
關聯制造商零件
附件制造商零件
輔助制造商零件
從 BOM 中排除的制造商零件
您可以使用 Electrical Manager 樹的過濾制造商零件中的列表來過濾各種類型的制造商零件。顯示/隱藏關聯設備已被此過濾器選項取代。
此功能也可在 SOLIDWORKS Electrical Schematic 的 2D 機柜布局中使用。
4、2D 機柜中的自動零件序號
可以在 SOLIDWORKS Electrical 2D 機柜布局工程圖中插入自動零件序號。

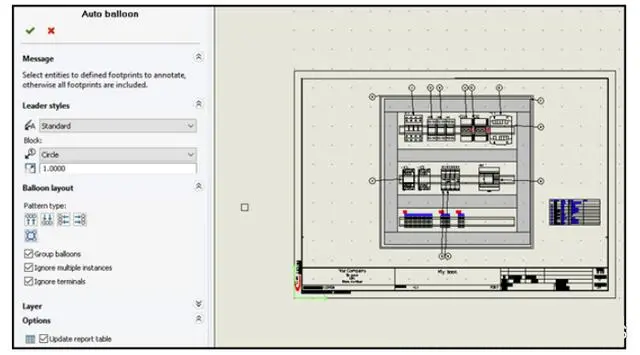

在 2D 機柜中插入自動零件序號
①要在 2D 機柜中插入自動零件序號：
②單擊機柜布局 > 自動零件序號。
③選擇要在其中插入零件序號的工程圖視圖。
在 PropertyManager 中，指定選項并單擊。

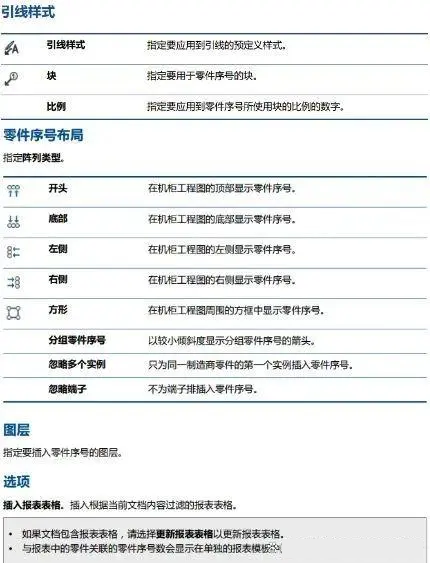

自動零件序號 PropertyManager
要打開該 PropertyManager：
單擊機柜布局 > 自動零件序號。
5、移除制造商零件數據
從零部件中刪除或替換零件時，您可以清除制造商零件信息。

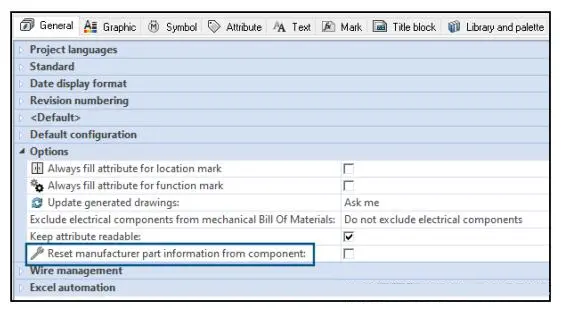

要移除制造商零件數據，請單擊電氣項目 > 配置 > 項目。轉至電氣項目配置對話框的常規選項卡，在選項下選擇從設備重置制造商零件信息。刪除或替換為其他零件時，這會重置相關信息，如制造商數據、端子標注。
默認情況下，該選項會被清除。如果您清除此選項，即使在您刪除或替換后，零件仍會保留端子號。
6、重置未定義的宏變量
借助 Excel 自動化，您可以自動重置未定義的宏變量。

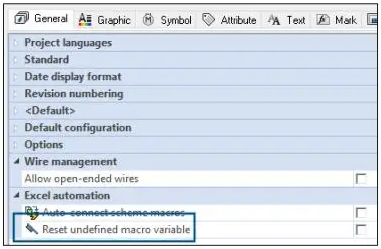

要重置未定義的宏變量，請單擊 SOLIDWORKS Electrical > 配置 > 項目。轉至電氣項目配置對話框的常規選項卡，在 Excel 自動化下，選擇重置未定義的宏變量。選擇此選項時，%xxx% 變量不會保留在插入的宏中。它由以下項替換：空字符串、已移除的對象、關聯的默認對象（如函數或位置）
7、使用范圍縮短列表
在報告配置中，當您合并行時，軟件會將連續值作為合并行的范圍列出，而不是列出范圍中的每個單獨值。
在報告配置版本對話框的列下，選擇值范圍。要激活此選項，請選擇合并行。您可以同時為多列激活此選項。
8、Electrical Schematic增強功能
SOLIDWORKS Electrical Schematic 改善了用戶體驗。
在工程圖中，您可以使用箭頭鍵移動實體。
項目圖紙的網格點大小會自動適應屏幕分辨率。
在原理圖項目中，當您將側面板設置為自動隱藏時，面板將保留自動隱藏設置。此行為增加了應用程序的可用性。
微辰三維作為SOLIDWORKS達索正版授權代理商，將持續為您提供SOLIDWORKS 2024新功能介紹，歡迎關注微辰三維，如果有任何關于SOLIDWORKS 2024的問題，也歡迎聯系我們?cè)斣儭?/span>
