解鎖 SOLIDWORKS 2024 出詳圖/工程圖的新功能具體用法！
千呼萬喚始出來，你是否跟我們一樣期待SOLIDWORKS 2024的新功能呢，SOLIDWORKS 2024將在11月下旬開始上線！這是一項重要的更新，讓我們一起來關注吧！今天，微辰三維帶大家詳細了解SOLIDWORKS 2024新功能之一：出詳圖/工程圖的功能的具體使用情況。
1、保持尺寸鏈共線
即使標注的空間有限，在新版本中也可以確保尺寸鏈保持共線。當尺寸文本和箭頭重疊時，可以選擇合適的選項。
要在尺寸文本重疊時保持尺寸鏈共線：
? 單擊工具>選項>文檔屬性>尺寸>線性>尺寸鏈；
? 在共線選項下，選擇空間有限時自動偏移文本；
要在箭頭重疊時保持尺寸鏈共線：
? 單擊工具>選項>文檔屬性>尺寸>線性>尺寸鏈；
? 在共線選項下，選擇當箭頭重疊時，自動將箭頭端替換為，并指定選項：
? 點。用點替換箭頭；
? 斜線。用斜線替換箭頭；
2、覆蓋尺寸
可以選擇自動更改覆蓋尺寸的顏色
在以往的版本中須單擊每個尺寸并查看其屬性才能查看覆蓋
? 使用自動覆蓋尺寸的顏色：
? 自動更改覆蓋尺寸的顏色
指定顏色，請單擊工具>選項>系統選項>顏色。在顏色方案設置下，編輯工程圖，覆蓋尺寸的顏色；
顯示顏色，請單擊工具>選項>文檔屬性>尺寸，然后選擇以不同顏色突出顯示覆蓋尺寸；
? 將覆蓋尺寸值恢復為其原始值
? 右鍵單擊覆蓋尺寸，然后選擇恢復原始值；

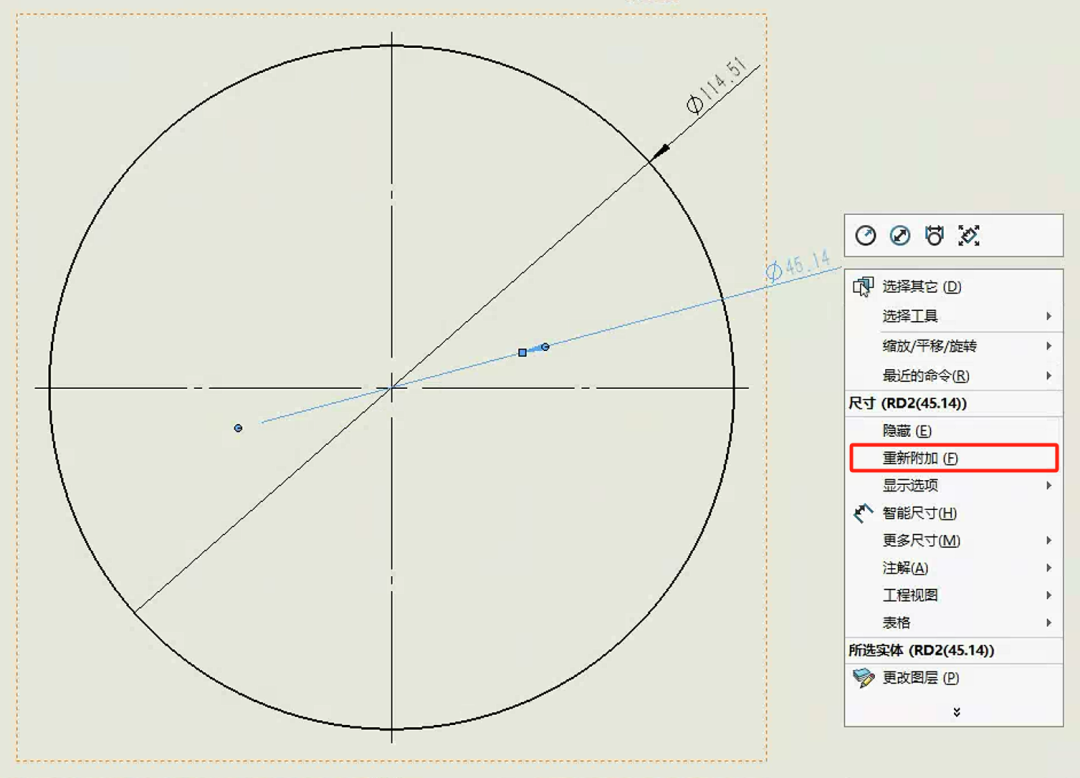

3、重新附加懸空的尺寸
可以通過一種加強流程可靠性的方式重新附加懸空的尺寸。您可以重新附加不以相同方式懸空的尺寸。
重新附加懸空的尺寸：
? 右鍵單擊懸空的尺寸，然后單擊重新附加。SOLIDWORKS在第一條延伸線上用X突出顯示懸空點；
? 在模型上選擇一個點以將懸空點重新附加到模型。懸空點會重新附加到新選擇。SOLIDWORKS在下一條延伸線上用X突出顯示懸空點；
? 在模型上選擇一個點以將懸空點重新附加到模型。空點會重新附加到新選擇；
注意：此功能暫不支持的特征有導入的尺寸、DimXpert尺寸、尺寸鏈、對稱線性直徑尺寸、路徑長度尺寸。
4、從平板型式DXF文件中排除隱藏草圖
在DXF/DWG輸出PropertyManager中，將鈑金平板型式導出為.dxf文件時，您可以排除隱藏草圖
從平板型式DXF文件中排除隱藏草圖：
在PropertyManager中：
? 在導出下，選擇鈑金；
? 在要輸出的實體下，選擇草圖，然后在草圖下選擇排除隱藏的草圖；

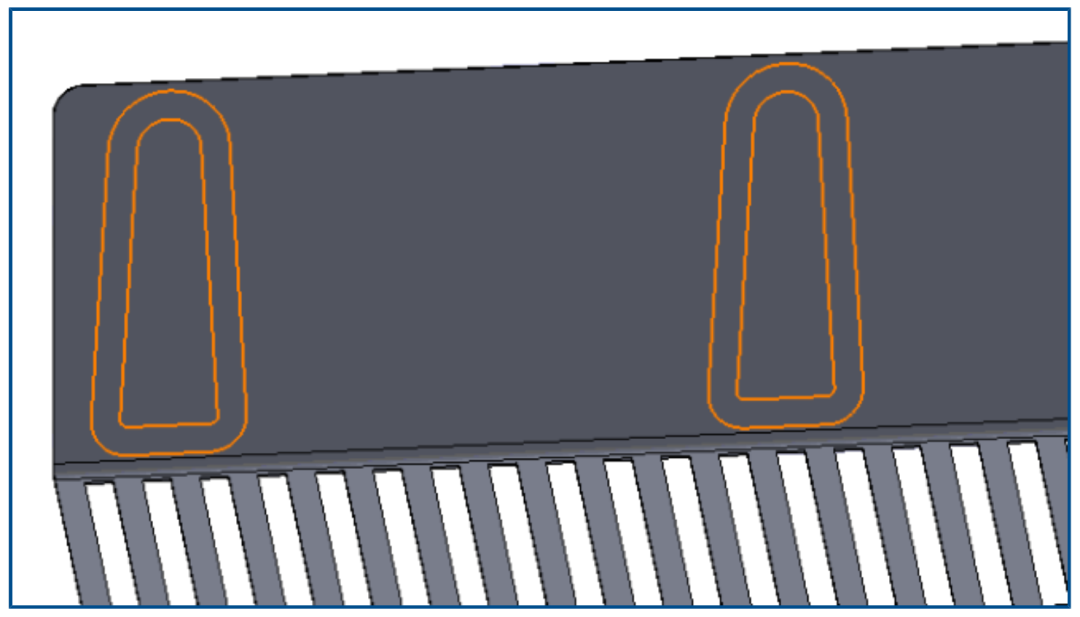

5、突出顯示參考的單元
選擇尺寸時，也可以突出顯示關聯單元，突出顯示參考的單元：
? 單擊工具>選項>文檔屬性>出詳圖；
? 選擇在參考尺寸選擇中突出顯示關聯單元；
注意：此功能暫不支持以下尺寸，DimXpert或草圖尺寸，比如角度運行尺寸和縱坐標尺寸、裝飾螺紋線、特征尺寸(F)、側影輪廓邊線端點的阻擋突出顯示、斷開視圖和出詳圖模式舊尺寸的參考邊線或點被阻擋。

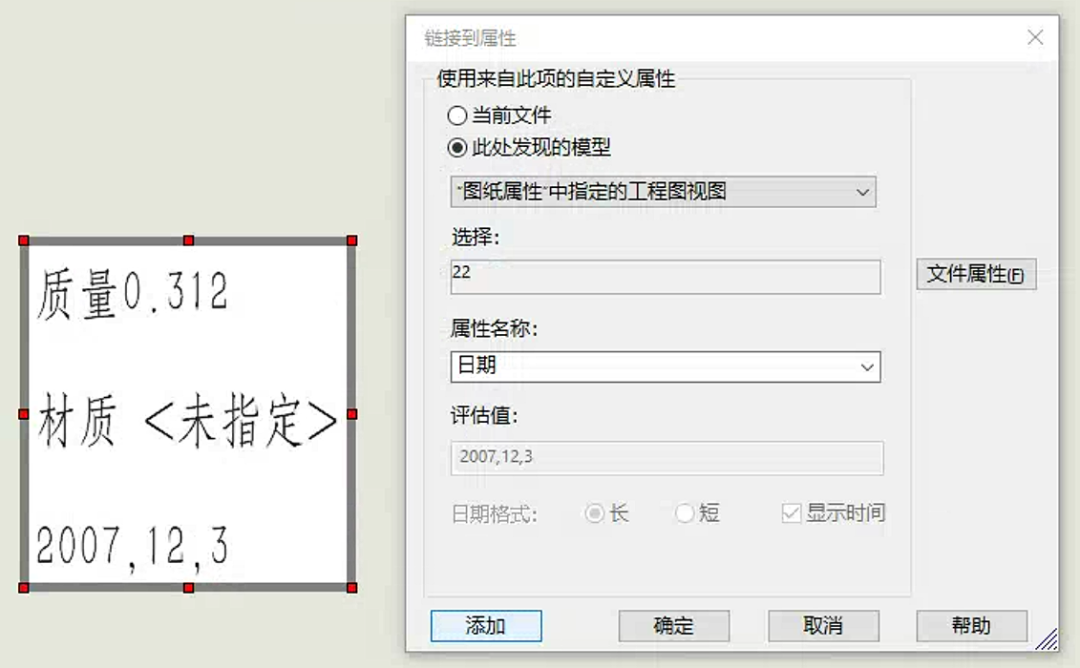

6、“保持”鏈接到屬性”對話框打開
? 在工程圖中生成注釋時，您可以在鏈接到屬性對話框中單擊添加以保持鏈接到屬性對話框打開。您可以輸入更多文本或選擇其他屬性。該對話框保持打開狀態，直到您單擊確定或退出注釋；
? 在以往的舊版本中，須關閉該對話框并重新打開。現在，您可以同時執行所有操作；

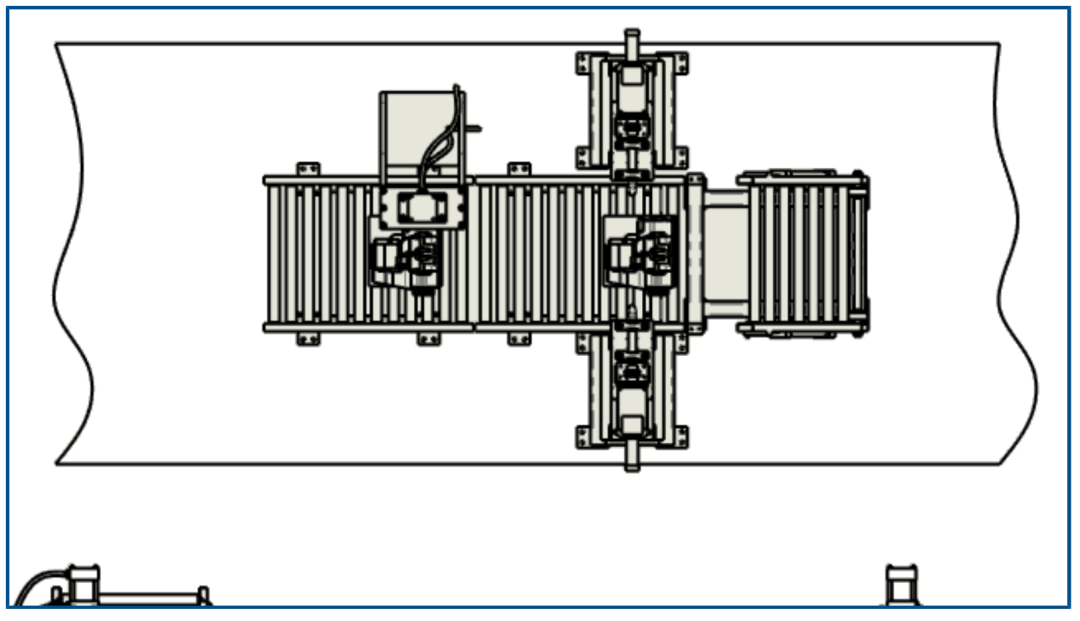

7、默認情況下以詳圖模式打開工程圖
可以在默認情況下以詳圖模式打開工程圖，使用此模式自動快速打開大型工程圖。
在默認情況下以詳圖模式打開工程圖：
? 單擊工具>選項>系統選項>工程圖>性能；
? 選擇始終以詳圖模式打開一個工程圖；
8、選擇多個圖層
可以一次選擇多個圖層進行修改，在以往的版本中須一次選擇一個圖層進行修改。
一次選擇多個圖層：
? 按Ctrl鍵+選擇所需的每個圖層；
? 按Shift鍵+選擇圖層范圍；
微辰三維作為SOLIDWORKS達索正版授權代理商，將持續為您提供SOLIDWORKS 2024新功能介紹，歡迎關注微辰三維，如果有任何關于SOLIDWORKS 2024的問題，也歡迎聯系我們詳詢。
