SOLIDWORKS simulation靜力有限元分析-點焊
此實例主要介紹點焊連接的零件在simulation有限元分析過程中操作步驟和方法。注意：此例只用于對SOLIDWORKS simulation的介紹。

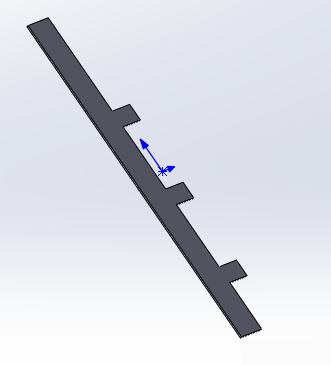

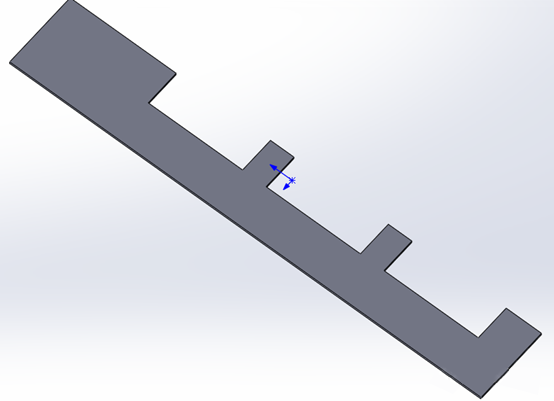

1. 將兩個零件裝配，如圖所示

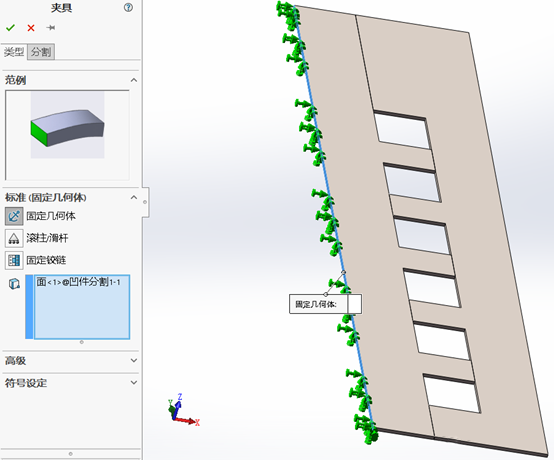

2. 建立新的simulation算例，材料設置為合金鋼，夾具設置如圖所示

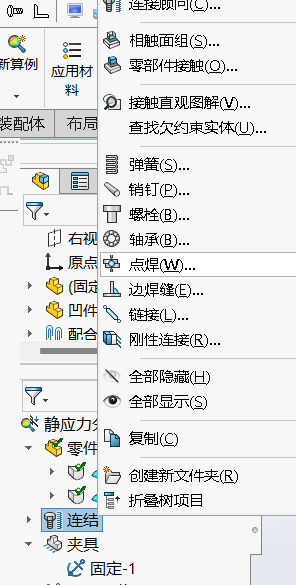

3.右擊連結，選擇點焊。

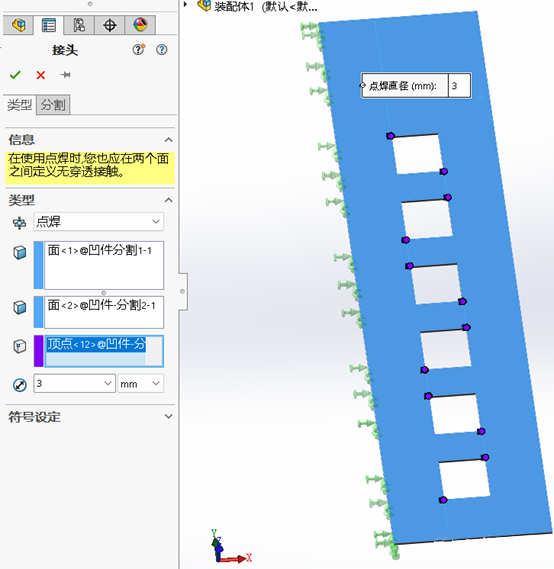

4.分別選擇兩個面，選擇裝配的連接點，將點焊的直徑設置為3mm。

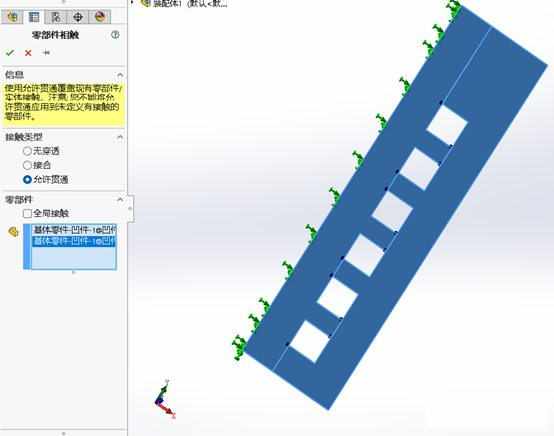

5.設置兩個零件之間的接觸關系：右擊連結選擇零部件相觸，（假設只有焊點的作用連接零件）所以選擇允許貫穿。

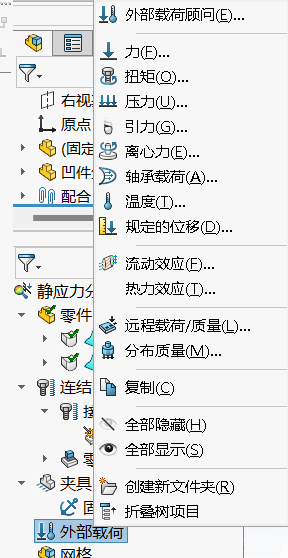

6.施加外部載荷，右擊外部載荷選擇規定的位移。

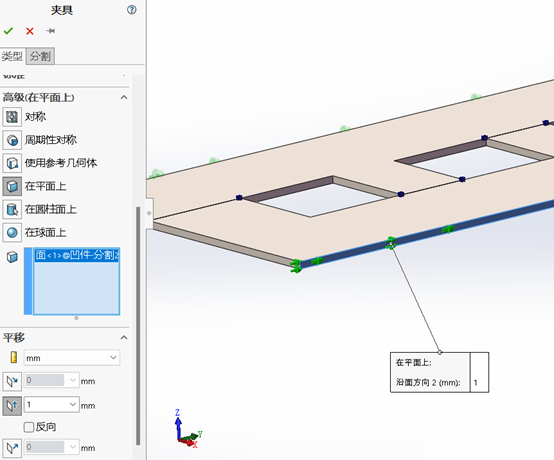

7.選擇平行于面，方向如圖所示，設置為1mm。
8.生成網格定義網格大小為2mm。

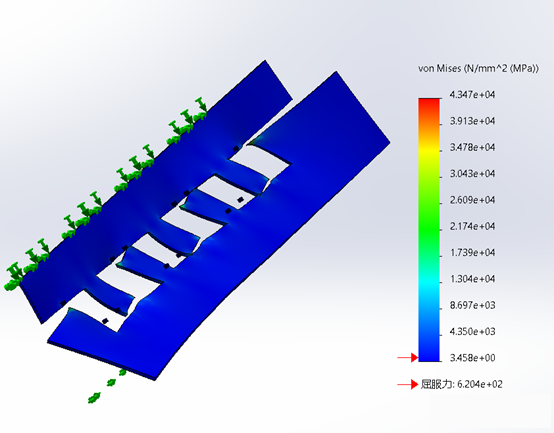

9.運行結果如圖所示
10.將零部件的相觸條件改為無穿透。重新運行
