SOLIDWORKS simulation靜力有限元分析-虛擬壁
由于在模型分析的過程中，物體總會和地面或其他物體有接觸的情況，但是由于這些接觸物體并不是我們分析所需要關心的部分。我們在分析的過程中需要通過模型簡化的過程將其簡化。本篇文章將介紹SOLIDWORKS simulation靜力有限元分析-虛擬壁的功能。
注意：此篇內容主要面向軟件功能和一些使用問題，具體的分析還應該結合實際情況。

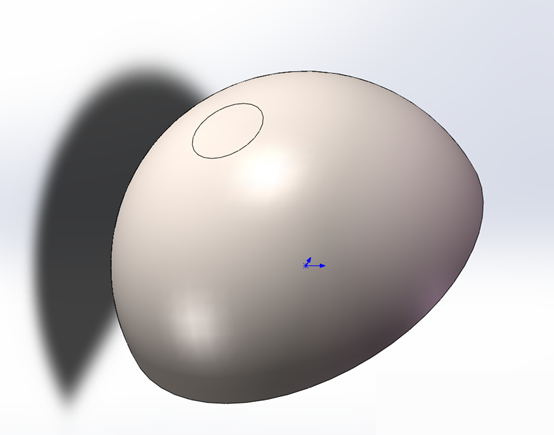

例：材料為：合金鋼。外部載荷的受力為：10000N。網格劃分采用：基于曲率的網格，網格的大小為4mm。力的作用點如圖所示
虛擬壁的配置步驟：

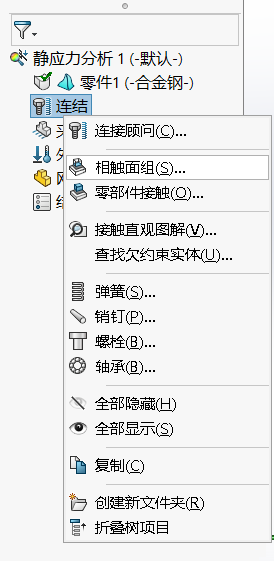

1.右擊連結，選擇相觸面組
2.在相觸面組屬性框中 ，類型選擇虛擬壁，然后選擇要與其他物體接觸的面，然后選擇基準面為虛擬壁（注意：虛擬壁一般為基準面，如果沒有現成的基準面，則需要自己新建一個基準面）

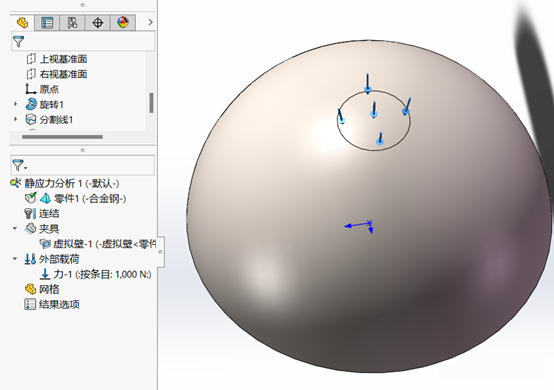

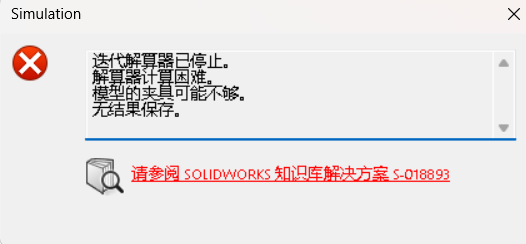

3.按要求完成配置，并運行結果此時會報錯。此處的報錯主要是由于網格劃分和數值計算的結果導致零件在一些方向上受力不平衡所致。

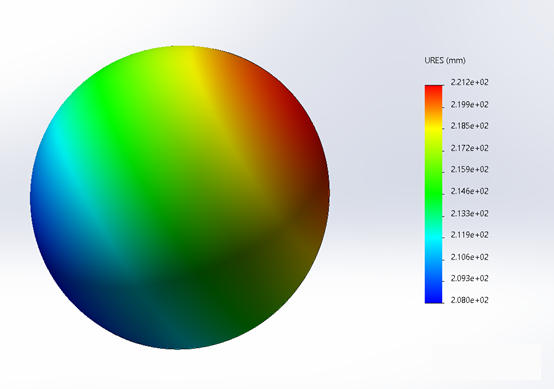

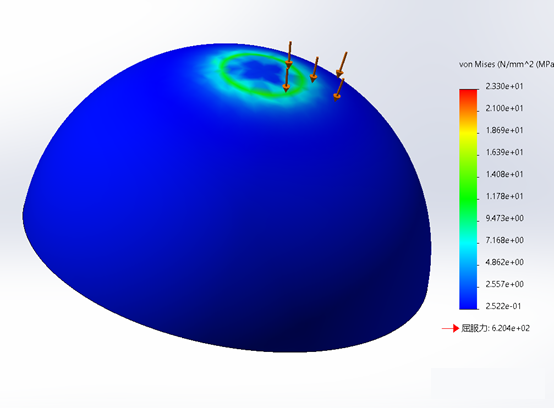

4.我們添加軟彈簧的功能限制它由于不平衡所導致位移。此次的運行結果如圖所示：（從圖中可以看出，位移的結果有錯誤，依據受力情況合位移的分布不正確，位移在其它方向上也發生了位移。在應力分析的過程中由于數值計算會導致在除應力方向以外的方向發生位移。）此時，可以通過只觀測力方向上的位移圖解，消除其他方向上位移對我們關注方向上的影響。

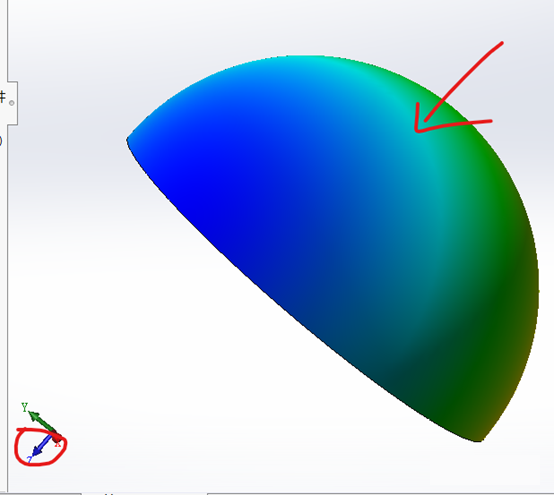

5.由圖中的受力方形和solidworks的坐標方向，可知我們關注的方向是z軸的方向。

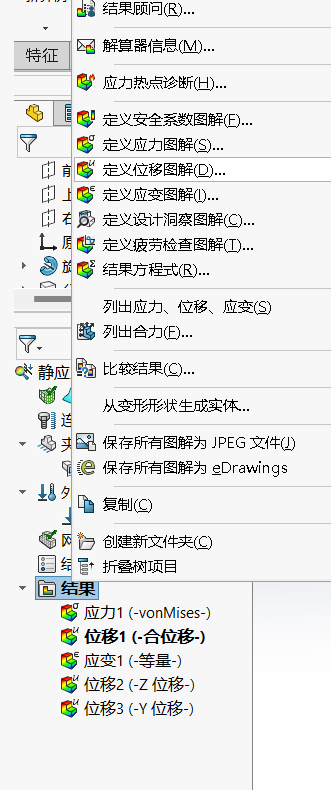

6.右鍵結果，選擇定義我位移圖解，選擇圖解方向?yàn)椋簔位移

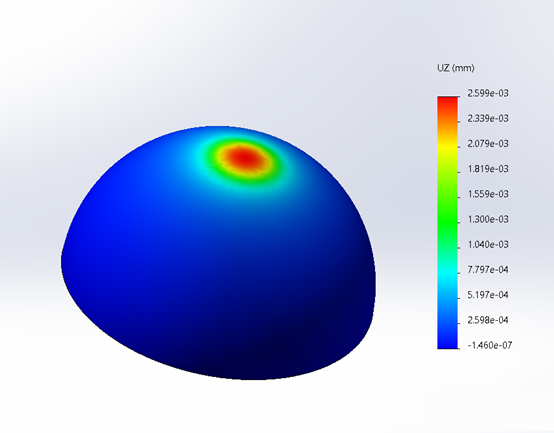

7.可以看到z軸上的位移結果更加符合我們實際情況中的結果。
