SOLIDWORKS方程式驅動輔助講解--以畫齒輪為例
SOLIDWORKS在繪圖的過程中除了使用方程式可以編輯零件的尺寸，還可以使用函數的形式編寫零件的尺寸。方便零件尺寸的調整。此文章將以齒輪為例在上一次文章的基礎之上介紹方程式的使用。
選擇工具->方程式。如圖所示。

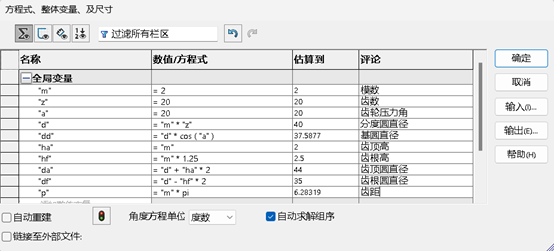

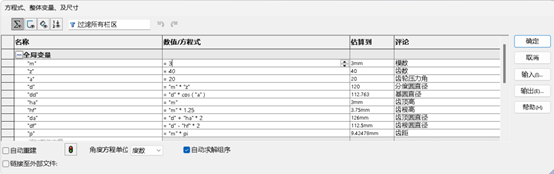

2、在SOLIDWORKS方程式當中以函數的形式編寫齒輪各個部分的尺寸。編寫完后點擊確認。編輯方式如圖所示（注意：其中的變量須用英文引號引起來）。

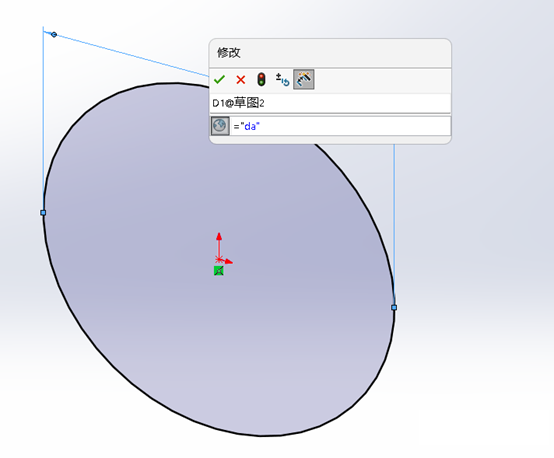

3、繪制一個圓形然后在智能尺寸的輸入框內輸入：=（等于號）將齒頂圓的變量填入。如圖所示。

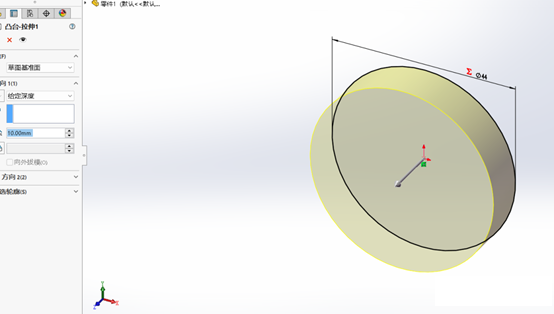

4、拉伸一個凸臺，拉伸深度為：10mm。

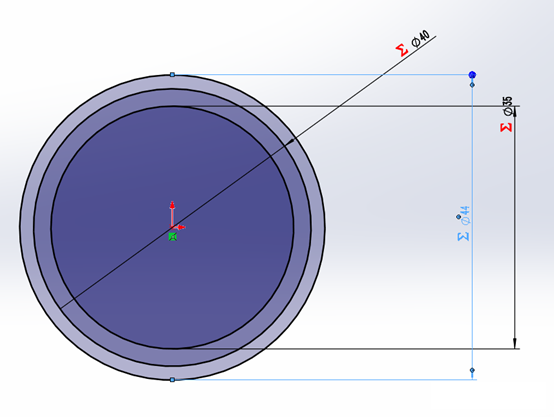

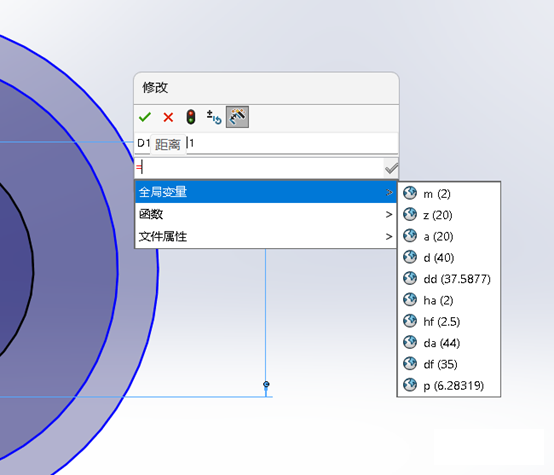

5、繪制齒根圓、分度圓、齒頂圓三個圓形。在智能尺寸中輸入：=，選擇全局變量分別定義這三個圓的變量名。
6、定義后的結果如圖所示。

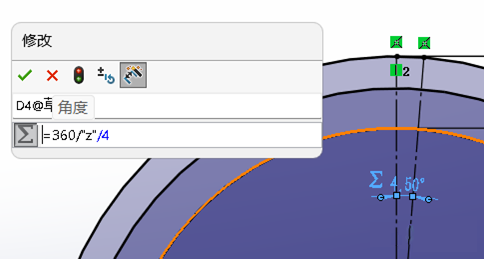

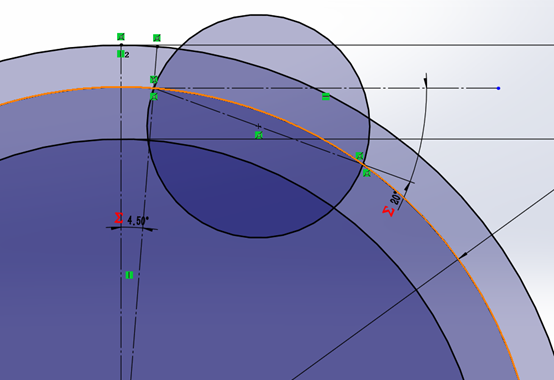

7、繪制一條豎線和斜線：利用公式定義角度。如圖所示。

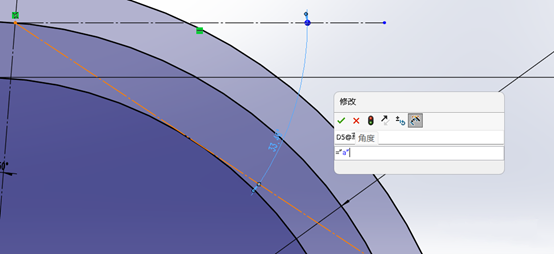

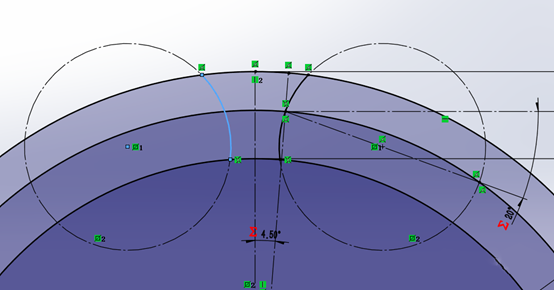

8、如圖所示繪制一條橫線和斜線（注意：此處的斜構造線和齒根圓不相切）對這兩條構造線定義全局變量。
9、繪制圓形如圖所示：圓過斜構造線的兩個交點。圓的中心在斜線上。

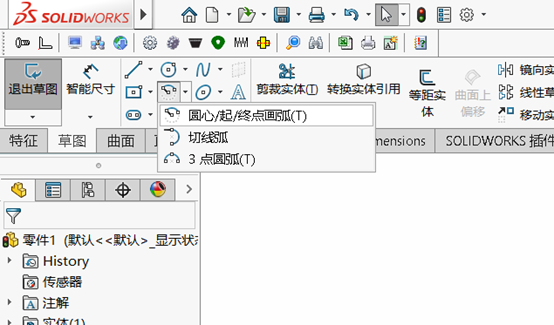

10、利用實體對稱將圓形對稱到另一側，并將兩個圓轉化為構造線。然后選擇圓心/起/終點畫弧。
11、描取齒輪齒弧線部分。（圓弧圓心和構造圓重合），如圖所示。
12、利用剪裁實體：剪裁到更近端。剪裁掉多余的線，如圖所示。

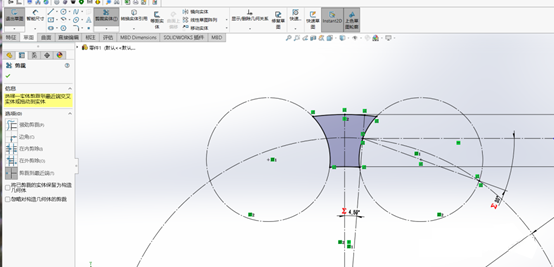

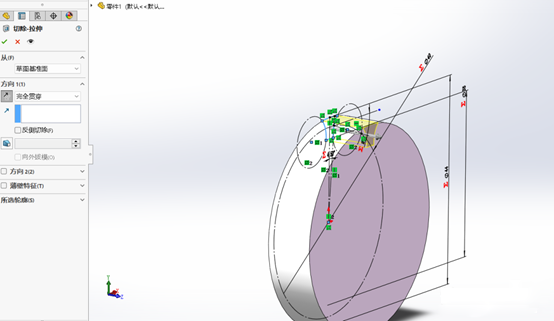

13、選擇拉伸切除->完全貫穿。

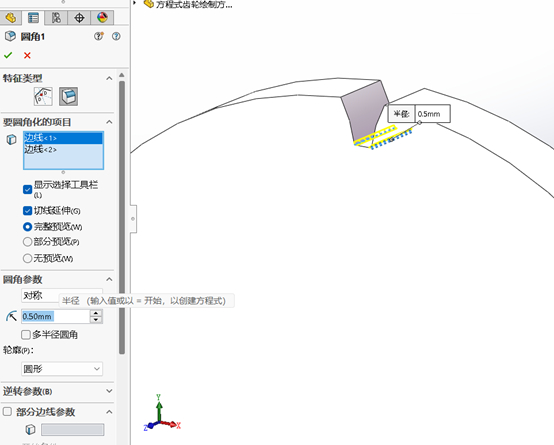

14、繪制完成后，給齒根部分繪制圓角，此時先定義圓角大小為0.5mm。

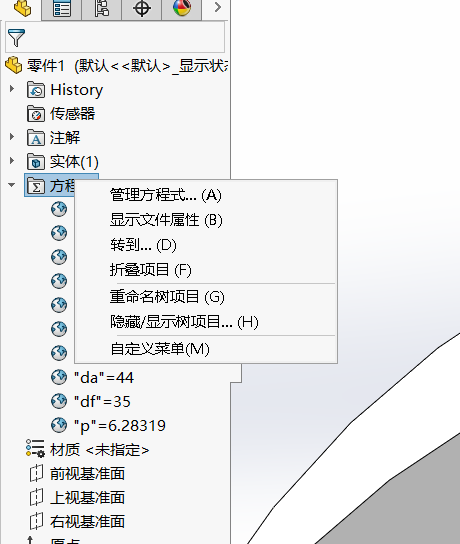

15、右擊方程式->管理方程式。

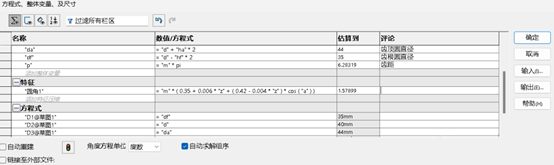

16、在特征中點擊剛才的圓角，在數值方程中寫入齒輪齒根圓角計算公式，如圖所示。

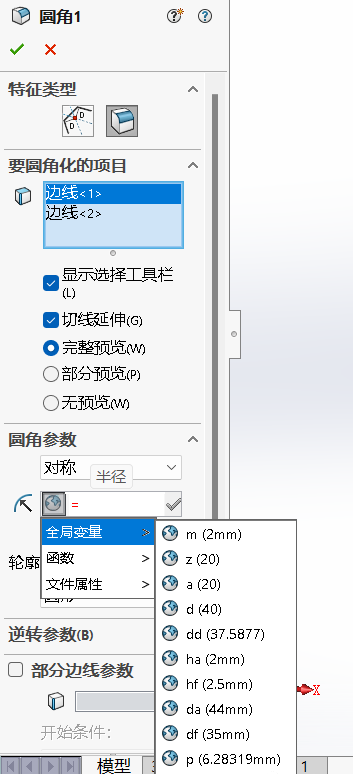

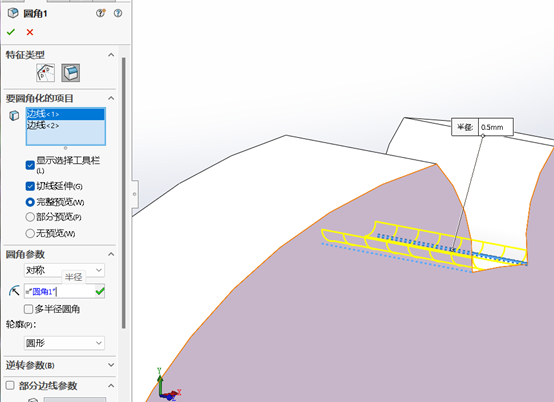

17、右擊剛才的圓角，選擇編輯特征，在半徑中輸入：= 后選擇全局變量：圓角1。結果如圖所示。

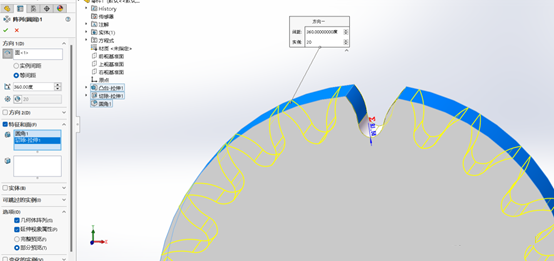

18、圓周陣列，在陣列數中輸入 = （等于號）然后選擇全局變量，齒數的變量名。

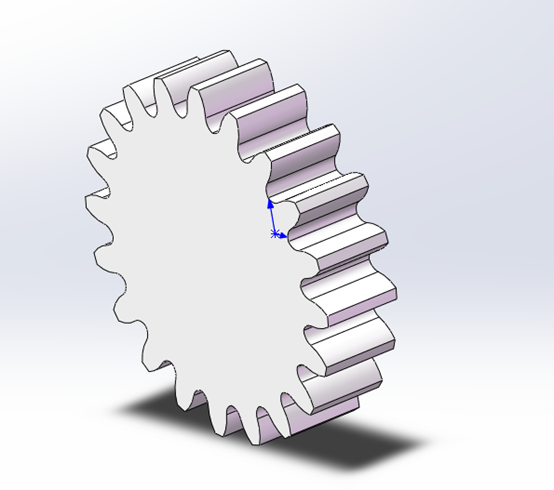

19、此圖為首次設置的數值得到的齒輪。
20.修改方程式中的模數為3。齒數為40齒。點擊確認。

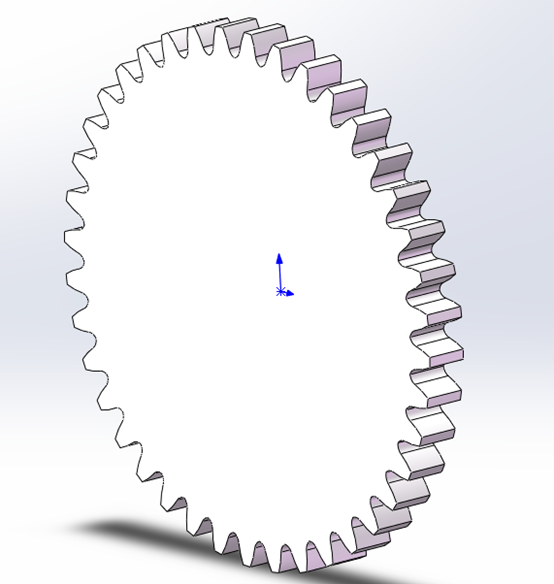

21.SOLIDWORKS將根據齒輪的計算公式生成新的圖形。如圖所示。
此次齒輪繪制添加了方程式的功能。
