    生成SOLIDWORKS零件鏡像的兩種方法

    • 設計中,兩個零件互為左右件的情況很常見

    • 在裝配體環境和零件設計環境都可以實現零部件鏡像

    • SOLIDWORKS 提供了方便快捷的鏡像零部件功能



    一、如何在裝配體環境中鏡像方法

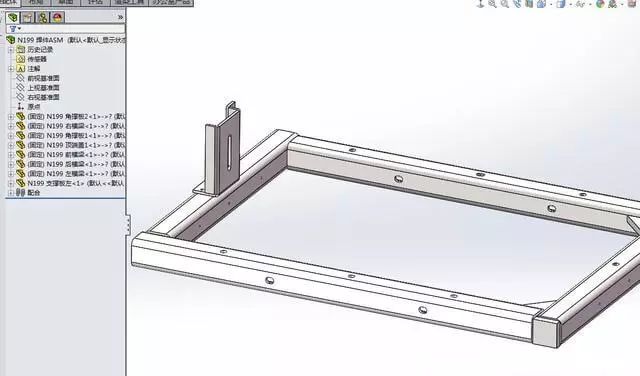

    1. 打開裝配體

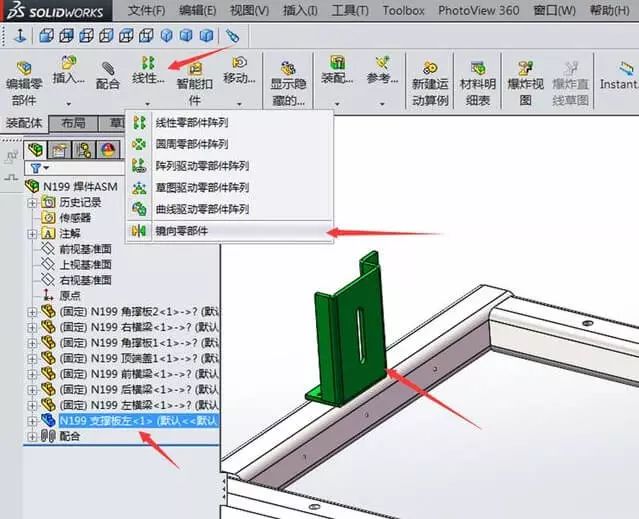

    2. 選擇需要鏡像的零件,選擇線性陣列菜單下面的鏡像零部件

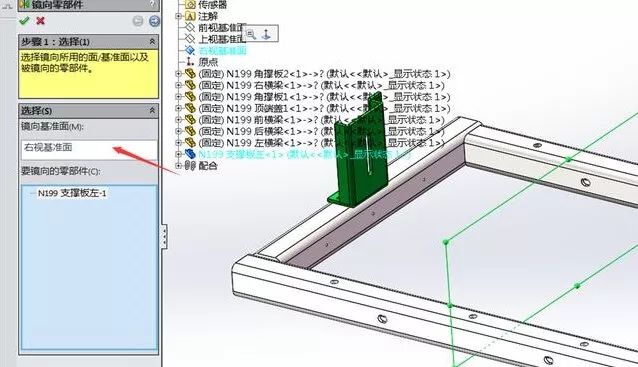

    3. 選擇鏡像零部件的對稱面

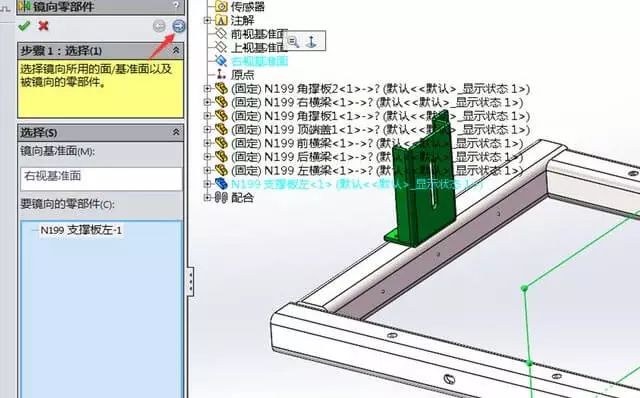

    4. 點擊窗口右上角的下一步按鈕

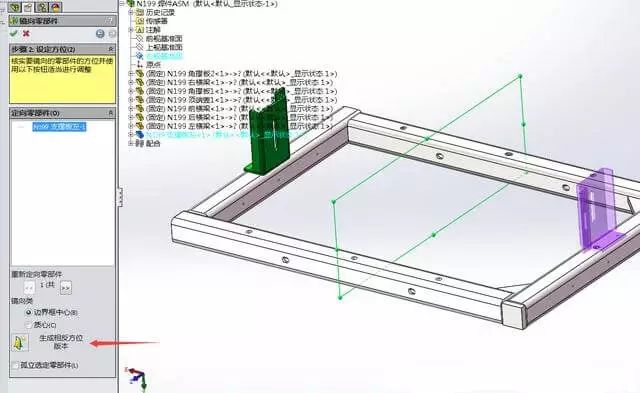

    5. 選擇生成相反方向的版本



      確定后退出

    6. 鏡像過程中有一個重新定向功能??梢陨筛鱾€方向的鏡像,可以根據預覽選用



    二、在零件環境中實現

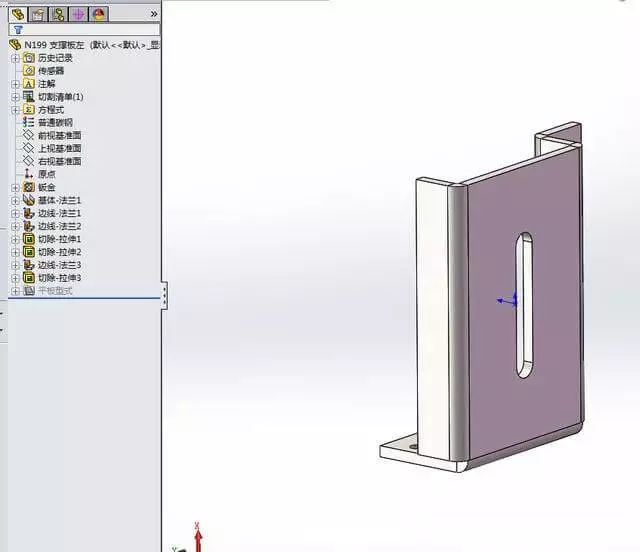

    1. 打開零件

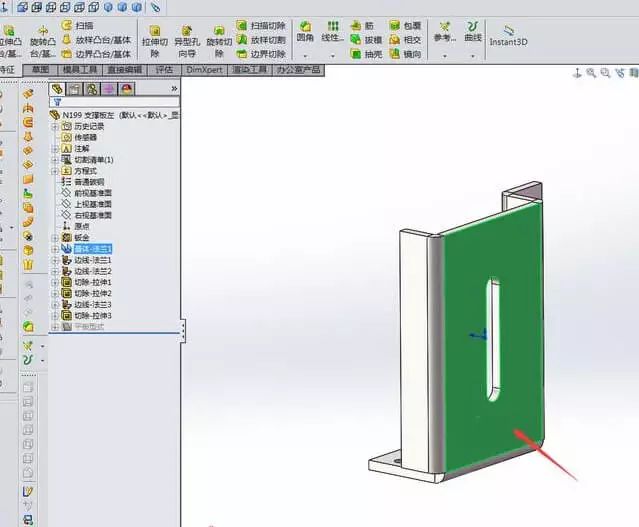

    2. 選擇鏡像面

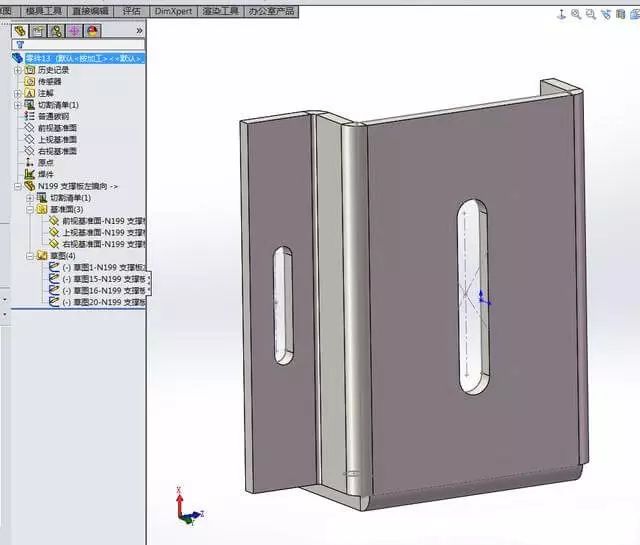

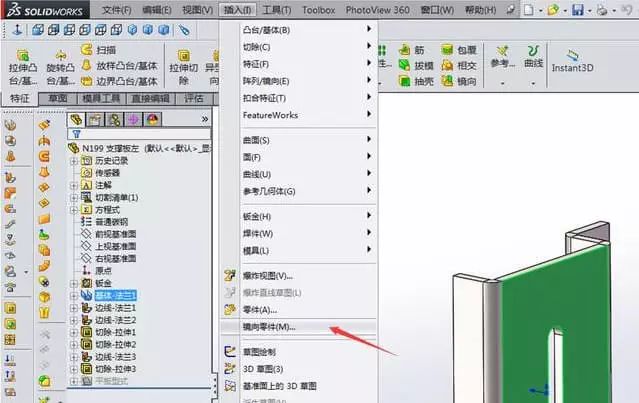

    3. 鏡像零件

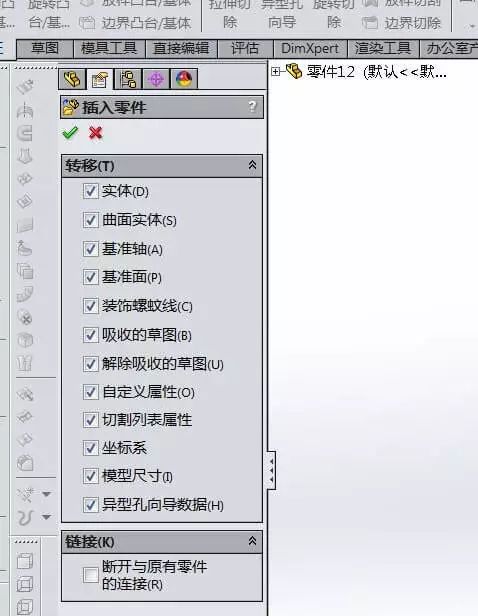

    4. 插入零件對話框的屬性都勾上


    5. 確認后完成
